Contoh Konfigurasi Link Aggregation Di Huawei Switch

CONTOH KONFIGURASI LINK AGGREGATION/PORT CHANNEL HUAWEI

1.      Mode Manual

a.       Diagram Jaringan

b.      Prosedur

1)      Buat Eth-Trunk pada SwitchA dan SwitchB, dan tambahkan inteface anggota ke Eth-Trunk.

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3

[SwitchA-Eth-Trunk1] quit

<HUAWEI> system-view

[HUAWEI] sysname SwitchB

[SwitchB] interface eth-trunk 1

[SwitchB-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3

[SwitchB-Eth-Trunk1] quit

2)      Buat VLAN dan tambahkan interface ke VLAN.

# Buat VLAN 10 dan VLAN 20 dan  tambahkan Ke Interface.  Konfigurasi untuk SwitchB sama dengan SwitchA.

[SwitchA] vlan batch 10 20

[SwitchA] interface gigabitethernet 0/0/4

[SwitchA-GigabitEthernet0/0/4] port link-type trunk

[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/4] quit

[SwitchA] interface gigabitethernet 0/0/5

[SwitchA-GigabitEthernet0/0/5] port link-type trunk

[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20

[SwitchA-GigabitEthernet0/0/5] quit

# Konfigurasikan Eth-Trunk 1 untuk mengijinkan paket dari VLAN 10 dan VLAN 20 untuk melewati. Konfigurasi untuk SwitchB sama dengan SwitchA.

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] port link-type trunk

[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20

[SwitchA-Eth-Trunk1] quit

3)       Konfigurasi mode load balancing untuk Eth-Trunk 1. Konfigurasi untuk SwitchB sama dengan SwitchA.

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] load-balance src-dst-mac

[SwitchA-Eth-Trunk1] quit

4)      Verifikasi konfigurasi.

# Jalankan perintah et-trunk display 1 dalam tampilan apa pun untuk memeriksa apakah Eth-Trunk dibuat dan interface yang  telah ditambahkan

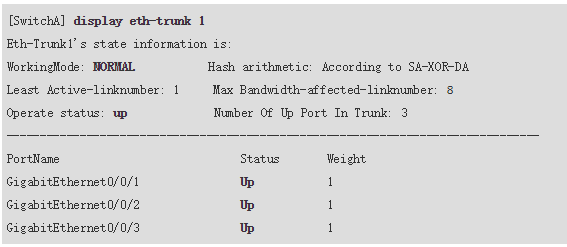

[SwitchA] display eth-trunk 1

# Output perintah sebelumnya menunjukkan bahwa Eth-Trunk 1 memiliki tiga Interface anggota: GigabitEthernet 0/0/1 , GigabitEthernet 0/0/2 , dan GigabitEthernet 0/0/3 . Interface anggota semuanya dalam status Up.  Status dari Eth-Trunk 1 adalah Up

2.      Mode LACP

a.       Diagram Jaringan

b.      Prosedur

1)      Buat Eth-Trunk 1 pada Switch A dan konfigurasikan Eth-Trunk 1 untuk bekerja dalam mode LACP. Konfigurasi untuk Switch B sama seperti untuk Switch A.

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] mode lacp

[SwitchA-Eth-Trunk1] quit

2)      Tambahkan interface anggota ke Eth-Trunk 1 pada Switch A. Konfigurasi untuk Switch B sama seperti untuk Switch A.

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] eth-trunk 1

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] eth-trunk 1

[SwitchA-GigabitEthernet0/0/2] quit

[SwitchA] interface gigabitethernet 0/0/3

[SwitchA-GigabitEthernet0/0/3] eth-trunk 1

[SwitchA-GigabitEthernet0/0/3] quit

3)      Setel prioritas sistem pada Switch A ke 100 sehingga Switch A menjadi Aktor/master

[SwitchA] lacp priority 100

4)      Pada Switch A, atur batas atas untuk jumlah interface yang aktif ke 2.

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] max active-linknumber 2

[SwitchA-Eth-Trunk1] quit

5)      Atur prioritas interface LACP dan tentukan tautan aktif pada Switch A.

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] lacp priority 100

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] lacp priority 100

[SwitchA-GigabitEthernet0/0/2] quit

6)      Buat VLAN dan tambahkan interface ke VLAN.

# Buat VLAN 10 dan VLAN 20 dan tambahkan interface ke VLAN 10 dan VLAN 20. Konfigurasi untuk SwitchB sama dengan SwitchA.

[SwitchA] vlan batch 10 20

[SwitchA] interface gigabitethernet 0/0/4

[SwitchA-GigabitEthernet0/0/4] port link-type trunk

[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10

[SwitchA-GigabitEthernet0/0/4] quit

[SwitchA] interface gigabitethernet 0/0/5

[SwitchA-GigabitEthernet0/0/5] port link-type trunk

[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20

[SwitchA-GigabitEthernet0/0/5] quit

# Konfigurasikan Eth-Trunk 1 untuk mengijinkan paket dari VLAN 10 dan VLAN 20 untuk melewati. Konfigurasi untuk SwitchB sama dengan SwitchA.

[SwitchA] interface eth-trunk 1

[SwitchA-Eth-Trunk1] port link-type trunk

[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20

[SwitchA-Eth-Trunk1] quit

7)      Verifikasi konfigurasi.

# Periksa informasi tentang Eth-Trunk dari switch dan periksa apakah negosiasi berhasil pada tautan.

# Informasi sebelumnya menunjukkan bahwa nilai prioritas sistem LACP dari Switch A adalah 100, yang berarti memiliki prioritas sistem LACP lebih tinggi dari Switch B. Anggota interface GigabitEthernet 0/0/1 dan GigabitEthernet 0/0/2 adalah interface aktif dan dalam keadaan Terpilih. interface GigabitEthernet 0/0/3 dalam keadaan Batal pilih. Dua tautan aktif dan berfungsi dalam mode load balancing, dan satu tautan adalah tautan cadangan.
